高爐在冶煉過程中產生大量含有CO和粉塵的高溫荒煤氣，其熱值一般在2000?3100Cal/ m3(lcal=4.185J)左右，屬低熱值煤氣，與轉爐煤氣一樣已成為鋼鐵企業重要的二次能源， 如不治理和回收即汙染環境、危害身心健康又浪費能源。

早期高爐煤氣的淨化主要采用洗滌塔、文氏管等濕法洗滌除塵。雖然達到了煤氣淨化的目 的，但濕法存在許多難以解決的弊病，如耗水量大、廢氣中含有CN-、S2-、酚類及鉛、鋅 等重金屬，難以處理；淨化係統設備繁雜i洗滌設備腐蝕結垢嚴重；煤氣濕熱不能回收,煤氣 中含水分較多造成熱值下降等缺點，阻礙了濕法淨化工藝的應用。因此高爐煤氣幹法越來越受 到人們的重視。

1.高爐煤氣淨化工藝流程

鋼廠現有450m3髙爐2座，其煤氣淨化工藝流程如圖11-11所示。

髙爐煤氣淨化係統主要由重力除塵裝置、袋式除塵器、氮氣噴吹裝置、輸灰裝置等組成。 從高爐出來的髙溫荒煤氣進人重力除塵裝置，由於氣流速度降低故大顆粒粉塵首先被除 掉，荒煤氣在這裏有兩個作用：其一除去部分大頼粒粉塵（往往帶有火星），既降低了荒煤氣 中粉塵濃度又保護了後部濾袋的安全；其二降低了荒煤氣溫度。經過初步淨化的粗煤氣經過袋 式除塵器淨化後進人煤氣櫃，主要作為高爐熱風爐燃料，剩餘部分用於其他場合。

當高爐煤氣溫度高於2501C時，高溫爐爐頂放散煤氣或噴水降溫，以保護濾袋安全。由於 國內部分鐵礦石中含有金厲鋅伴生礦（約30%),而鋅在高爐內蒸發變成氣態鋅，離開高爐冷 卻後又冷凝成微小頼粒，這些微小的鋅顆粒遇到空氣後馬上反應生成ZnO並放熱燃燒。因此 收集下來的粉塵在離開煤氣淨化係統前應與空氣隔離，並用濕式排灰機將其成球後外排，以防 在淨化係統附近燃燒造成整個係統的安全等隱患。

2.煤氣的性質和粉塵特點

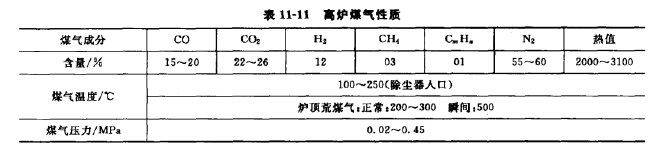

髙爐荒煤氣的產生是由於碳在高爐中還原鐵及不完全燃燒形成的，因此其主要可燃成分為 CO,但由於空氣中n2含量占主導地位，因此髙爐荒煤氣中主要成分是n2，其次是CO。其 主要成分見表11-11.

髙爐煤氣中的粉塵，主要是冶煉過程中煤氣夾帶及金屬蒸發冷凝物，其主要成分是Si02, 粉塵顆粒細小且黏，粉塵主要成分見表11-12.

3.袋式除塵器主要技術參數

袋式除塵器是煤氣淨化係統關鍵設備，其運行好壞直接影響到熱風爐燃燒，從而影響高爐 的正常運行，高爐煤氣從高爐出來時壓力很高，故煤氣淨化係統采用正壓式，由於袋式除塵器處於正壓 狀態，所以除塵器的外殼采用圓截麵多箱結構（共8箱體），如圖11-12所示。

每台除塵器主要技術參數如下：

(1)處理荒煤氣量：平均106000mVh,大130000m3/h,

(2)過濾麵積：共計3760m2,單箱470m2.

(3)過濾風速：0. 45?0. 79m/min,

C4)除塵器殼體規格：衫424X12, H=15. 45m.

(5)濾袋數量：192條。

(6)濾袋材質：氟美斯針剌氈。

130mmX6000mm.

(8)粗煤氣溫度：100?250*0,高4001C,

(9)煤氣壓力:離壓0.12?0.15MPa，常壓0. 03MPa,

(10)設備阻力：1200?1800Pa。

(11)脈衝閥數量：17個。

(12)壓縮空氣耗量：15m3/min,

(13)壓縮空氣壓力r 0. 2?0. 4MPa。

(14)人口荒煤氣含塵量：常壓時12g/m3，髙壓時6g/m3。

(15)出口淨煤氣含量：

4.使用效果

(1)淨化後煤氣中含塵濃度平均低於lOmg/rt3，保證了淨煤氣質量，延長了熱風爐壽命。

(2)用氟美斯濾料其使用壽命可達2年以上•

(3)用氮氣噴吹清灰使係統更安全可靠，比早期的放散反吹簡單，操作方便，同時改善了 周圍環境。

(4)除塵阻力連續穩定在1500Pa以下，淸灰後阻力降到800~1000Pa。

(5)由於采用幹法淨化，熱風爐送風溫度提高約60X；，有效地降低了高爐焦比，

5.注意事項

(1)煤氣溫度不易控製，底部灰鬥排灰不暢，排灰閥堵塞現象經常發生。

(2)幹法淨化工藝在大型爐（超過1000m3)應用的問題，有箱體過多，占地麵積大，布 置和維護都不方便等。.
