除塵器_推焦車除塵（chén）器_裝煤車除塵器（qì）_布袋除塵器_【菠萝蜜视频网站環（huán）保】

除塵器設備中鋼結構約占整個設（shè）備重量的70%以上，因而正（zhèng）確合理的選用鋼結構的材質 (鋼種）和規格，對設備（bèi）的投資，工（gōng）程質量與建設進度》都有很大的影響。

1.材質

在工業與民用建築業，對鋼結構材質的要求，在各（gè）種（zhǒng）規範、規程設計手冊中都有比較（jiào）詳細 具體的（de）規定；結合這些多年來長期（qī）科學的實踐經驗基礎上製定的規定（dìng），來考慮（lǜ）除塵設備的選材 是合適的。首先除塵設備沒有很大的垂直荷（hé）重，比一般（bān）的工業建築要小得多，也沒有（yǒu）高層建築 巨大（dà）的水平風力（lì）和地震力，也不（bú）會產生（shēng）在使（shǐ）用（yòng）期間達幾百萬次（cì）的疲勞應力和頻率很高的麄動 力（lì）》大（dà）型除塵（chén）設備內無論是正壓式或負壓式大不超過7000?8000Pa (即0. 007?0. 008MPa),連低壓容（róng）器也夠不上，設備（bèi）能承受帶塵氣體溫度都小於3001C,再大則須增設冷 卻（què）器，或（huò）加混合冷風（fēng）裝S.否則布袋也受不了。鑒於以上情況除（chú）塵設備（bèi）中的鋼結構（gòu）可（kě）采用一般 常用的（de）碳素鋼Q235鋼即可。

Q235鋼又分為A、B、C、D四（sì）個等級，除塵設備（bèi）采用A級或（huò）B級即可；A級和B級的 化學成分和（hé）力學（xué）性能基本相同，區別（bié）是A級不（bú）要求做衝擊試（shì）驗，而（ér）B級要用常溫衝擊試驗及 V形缺口試驗，主要是控製其韌（rèn）性。從冶煉脫氧方法上又可（kě）分成三種不同的鋼即沸騰鋼（F)半鎮靜鋼（b)及鎮靜鋼（Z)。鎮靜鋼（gāng）的（de）優點是強度、韌性、冷（lěng）脆（cuì）敏感性、可焊性均優（yōu）於沸騰鋼，可在衝擊荷載及低溫區 域（當地低設計氣溫在15*C以下）使用（yòng）。沸騰鋼脫氧未淨的雜質，但塑（sù）性較好，可以（yǐ）用堿性焊條施焊。我國近年來冶煉方法不斷提 高改（gǎi）進，在除塵（chén）結構中使用是（shì）可（kě）以保證安全的。

在選擇（zé）除塵設備的鋼種要考慮的問題：在多個濾袋（dài）室的設備中其室和（hé）室（shì），室和外界的隔板 會受到壓（yā）和無壓的兩種狀態，使壁板及加強構件產生反（fǎn）複應力，灰鬥中（zhōng）也會有類似影響。此外 在室外設計溫度較低的地區（我國北方）宜采用B類鋼（gāng）。

根據經驗（yàn），一般鋼板材厚度不超過20mm,工型鋼、槽鋼（gāng）、角鋼厚度不超過（guò）12mm,在鋼 結構設（shè）計規範（GBJ 17)中屬於比較好類，設計強度不準減。以下是我們建議的除塵器各部位 選用的鋼種鋼號。

①濾袋室（shì）箱體壁（bì）板（bǎn）、灰鬥壁板、筘體與灰鬥間的承上啟下的承重梁，采用Q235B(b、Z)鋼。

②濾袋中的立椎、梁、內（nèi）撐杆、壁板內外加（jiā）勁杆或肋，灰鬥內外加勁杆（gǎn），內撐杆以及支 承濾袋室的下部框架、立柱、柱間支撐、平台梁、梯子、鋪板等均可采用Q235A(F、b、Z)鋼。

③地腳螺栓（shuān），一般屬設備附件，與（yǔ）設備一起供貨，采（cǎi）用Q235B鋼，其標準見GB 799。

2.規格

近（jìn）年來國民經濟持續快速發展，冶金工業在產品（pǐn）數量及質量上有（yǒu）很大提（tí）高，產（chǎn）品的規格和 品種也增多不少，過去在除塵設備的鋼結構中常用普通的工、槽（cáo）、角、板來製作，現在可用（yòng）軋 製的H型鋼和冷彎型鋼替代，這些產品（pǐn）在市場上可以隨時買到。

軋（zhá）製H鋼與過去用三塊（kuài）板焊接而成的所（suǒ）謂焊接H型鋼相比，其優點是省去四條主焊（hàn）縫（féng），焊（hàn）接（jiē）殘餘應（yīng）力小，無須（xū）焊縫（féng）質量檢驗，無須焊後校直變形，製作成本可節省30%左（zuǒ）右，在除 塵設備（bèi）中可廣（guǎng）泛（fàn）用在下部框架之立柱、橫梁、平台次梁及濾（lǜ）袋室中的立柱及（jí）橫梁等部位（wèi）。

冷彎型鋼在我國生產已有數十年的曆史，過去使用者少，不被人認（rèn）識，近年來已有發展。 冷彎（wān）型鋼壁薄，做成封閉方形或矩形，剛性好，抗扭（niǔ）性好，兩（liǎng）頭一封使之單麵腐蝕，單麵塗（tú） 裝，其（qí）開口型鋼可（kě）用作濾袋室（shì）壁板的加勁、檢修門及門框等。其閉口型鋼可用於濾袋（dài）室內支撐 及灰鬥（dòu）支撐等。國外甚至用大型閉（bì）口方鋼來做下部框（kuàng）架之立柱及柱間支掙。冷（lěng）彎薄壁型鋼比原 有普通型（xíng）鋼可節（jiē）省鋼材量15%?25%。

冷彎型鋼如遵照規範設（shè）計的構件，通常是以薄板局部失穩而達到破壞極限，故不必使用強 度較（jiào）高（gāo）的鋼種，仍（réng）采用Q235A或（huò）B鋼為宜，其技術條件見GB 6725。但必須做冷彎彎心試驗。 製作時（shí）須製訂合理的（de）焊接工藝。

3.Q235鋼的主要技術性能

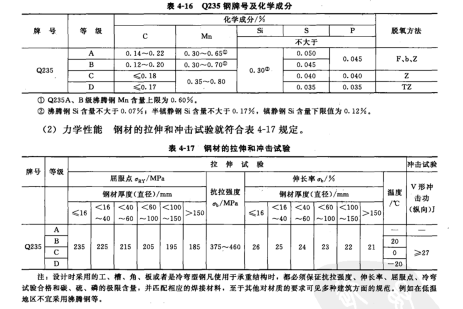

(1)鋼的牌號和化學（xué）成分（熔煉分析）應符合表（biǎo）4-16規定。
