10t/h鍋爐煙氣除塵技術方案

10t/h生物質鍋爐除塵器設備選型及本除塵係統設置特點

1.1、設備選型

PPCS係列氣箱脈衝布袋除塵器是我廠在總結國內外先進脈衝閥技術的優點研製開發的一種高效脈衝布袋除塵器,它次用高壓（0.5-0.7MPa） 、大流量脈衝閥逐排濾袋噴吹清灰,具有結構緊湊、體積小、清灰能力大、清灰效果高、收塵效率高的特點

該係列除塵器可廣泛適用於冶金、礦山、林業、化工、建材、電力、輕工、機械等行業的塵氣淨化與回收。本設備具有以下主要特點：

可靠、實用：無論是用於煙塵淨化還是產品收集，該除塵器具有高的使用可靠性，維護工作和維護費用大大降低。提高了整個係統的經濟性。

節能：淨化含塵濃度為1000g/m3，隻要單級係統除塵同樣實現了99.9%以上的高效率。單級係統使係統獲得低的阻力損失和漏風率，能耗更低、更安全。過濾風速（氣布比）是袋除塵器好重要的指標之一。因為高的氣布比意味著低的設備投資和運行費用，也意味著能節省更多的工作空間。除塵器的過濾風速高達到1.5m/min以上，而設備的阻力、除塵效率和濾袋壽命仍然能夠保持較好的水平。係統的處理風量可以根據主機的工藝狀況的變化實時自動調整，如降低風機的負荷、調整清灰周期等等。

線上清灰:除塵器工作具有連續性,噴吹清灰在不停止係統抽風的狀態下進行。采用高壓、大流量脈衝閥逐排濾袋清灰技術,清灰效果好。

簡便的濾袋固定方式：濾袋以縫在袋口的彈性漲圈嵌在花板上，拆裝濾袋極為方便，人在淨箱中換袋，可不與灰塵接觸。

先進的控製技術：以全智能化控製清灰，功能齊全，可靠性強。每隔一個周期，脈衝噴吹清灰一次，自動化程度高。

強大的處理能力：本除塵設備好的處理風量達200萬米3/小時。

結構和工作原理：脈衝布袋式除塵器由灰鬥、中箱體、上箱體、進出風管、濾袋與框架、噴吹裝置、排料機構、電控係統等部分組成，中箱體可為分室或分組結構。工作時，含塵氣體由進氣口進入灰鬥通過濾袋時,塵氣得以分離,粉塵阻流在布袋外表麵,淨氣則經過濾袋進入上箱體,再經上箱體上部出口、由風機排出.粉塵積附在濾袋內表麵，且不斷增厚,使收塵器的阻力不斷上升。當控製櫃時間繼電給出清灰信號時,脈衝閥按事先設定的程序逐排啟動電磁脈衝閥,脈衝閥得到信號後,瞬間釋放壓縮空氣,並引射周圍空氣形成強大的氣流對布袋進行反向清灰,清除附在濾袋外表麵的粉塵,粉塵在重力的作用下沉入灰鬥料倉,由卸灰閥排出。清灰結束後,濾袋又進入過濾狀態。

   根據需要進行除塵治理的兩台鍋爐的煙氣量所選擇的除塵器均為PPCS係列氣箱脈衝布袋除塵器，其規格,是；

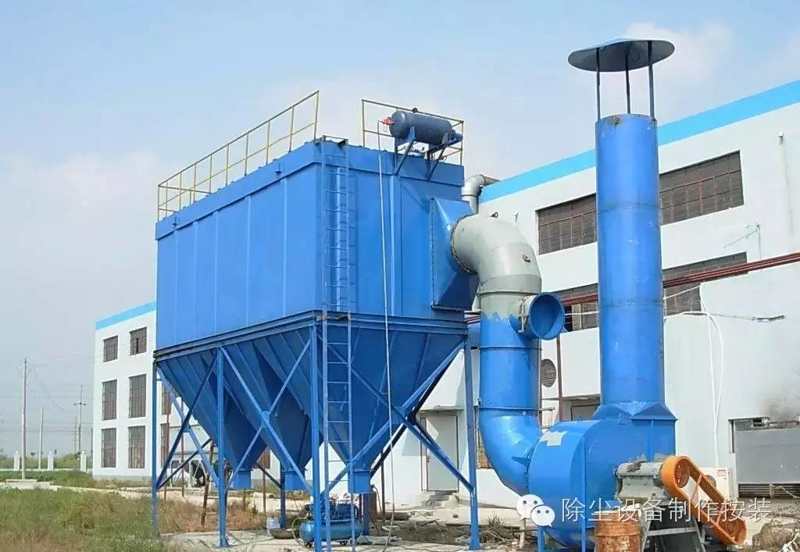

10T/h生物質鍋爐煙氣量為30000～35000m3/h的煙氣量，配置一台PPCS64-8氣箱脈衝布袋除塵器。

1.2、除塵係統設置特點

（1）．過濾材料的耐熱問題

由於采用布袋除塵器,受過濾材料耐熱性能的製約，鍋爐排煙溫度成為重要的考慮因素。在係統采用自動排煙溫度控製係統及野風閥補充冷風以控製進入除塵器的煙氣溫度的條件下，我們采用具有防水拒油功能耐溫180。C 的過濾材料，其瞬時耐溫可達210。C的高品質濾袋，保證其過濾效果。

（2）、袋籠

為防止袋籠腐蝕而影響濾袋壽命，采用外表鍍鋅八根冷撥鋼絲，製造采用骨架專用設備生產，骨架成形後本體及焊接強度大，垂直度好，光滑、美觀、耐用。

（3）．使用壽命

根據我公司的實際經驗，一般布袋在連續運行的場合使用二年，但采用了旋風處理器和火花捕集器能消除熾熱飛灰直接進入布袋燒壞布袋的情況發生，減少塵進入布袋除塵器的粉塵量，有利於減輕磨損，延長布袋使用壽命。

（4）、噴吹係統

①我們設計的脈衝閥CV/KV流量係數比國內其它同規格產品高增加超過30%。所選用的脈衝閥能夠提供3年以上使用壽命保證。電磁導閥適用於DC24V電壓，提供簡單有效的連接方式、人性化設計的連接附件及安裝工具，方便檢修；

②獨到的壓氣管路設計，使壓縮空氣實際消耗量大為減少。設備自帶儲氣櫃，滿足了設備間歇需要大量壓縮空氣的需要，同時使平均壓縮空氣供應量降至低水平，達到節能的目的；

（5）．塗裝與保溫

淨化燃生物質煙氣的除塵器比在其它場合更需注意保溫，煙氣溫度下降較大，會有水汽凝結。箱體內的低溫度與煙氣平均溫度之差應小於5℃。焊接處做好防腐塗裝處理，外殼敷設50mm保溫棉，外殼采用0.8mm的鍍鋅板折壓成型。

（6）．清灰方式

 除塵係統采用脈衝噴吹清灰.壓縮空氣（0.4~0.64MPa）誘導被淨化的氣體組成脈衝氣流清灰,.清灰控製設計采用定時噴吹,噴吹周期為760s。

（7）、防止積灰

鍋爐煙塵流動性很差，箱體和灰鬥內采用了防止積灰的措施，以減少脫酸生成物在箱體內的堆積和附著。灰鬥四壁與水平麵的夾角成60℃，四角圓弧化，以利於卸灰。灰鬥設有加熱裝置，防止四壁過冷所導致的粉塵黏結。袋式除塵器運行過程中，卸灰和輸灰裝置連續運行，灰鬥內盡量不存積粉塵。

（8）、除火花裝置

    通風除塵係統管道上設置火花捕集器,以防止火花進入除塵器內燒壞濾袋。

（9）. 控製係統

通風除塵係統需要配套風機和空氣壓縮機，驅動需要三相四線製的電源，除塵器清灰要配用1台脈衝控製儀。脈衝儀安裝在除塵器的附近。控製櫃（箱）的電源由建設方提供相關。要求將電纜拉至控製櫃內總開關上樁。同時請提供公共接地極，方便地線連接。本方案中的兩套通風除塵係統需要的配套風機均利用原有的風機。

（10）、壓縮空氣：

脈衝布袋除塵器需要1個2立方米（PPCS64-4）的貯氣罐及相關的配氣設備和管道。一台空壓機係統供氣給1套布袋除塵器的清灰工作。

（11）．緊急措施

 煙氣溫度控製：我公司設置一套溫控儀，當鍋爐溫度突然升高，超過布袋的高耐溫度時，為了保護濾袋並延長其使用壽命，因此在吸風口附近和除塵器前的煙氣通道上各設置一測溫點，測溫點之間裝有野風閥，用熱電阻快速測量煙氣溫度。野風閥打開時，管道內混入冷風，從而達到控製煙氣溫度的目的。

2、除塵設備性能參數表

表1                     氣箱脈衝布袋除塵器技術參數表

注；氣箱脈衝布袋除塵器以三口為界,即進出風口加灰鬥出灰口。

3、PPC64-8型氣箱脈衝布袋除塵器供貨清單

表2             PPC64-8型氣箱脈衝布袋除塵器供貨清單
